設備概述：

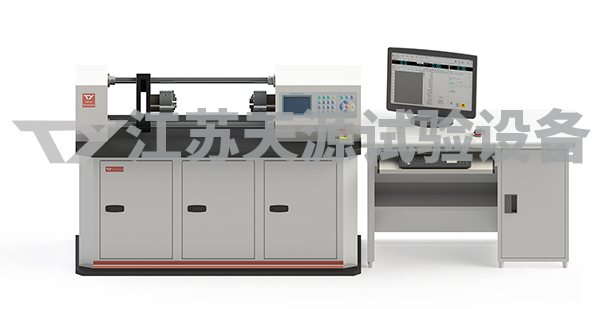

TYNZ微機控制扭轉試驗機，適用于用于材料及制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示角度、扭矩、扭矩峰值等參數；試驗結果可存儲、打印等。

執行標準：GB/T 10128 《金屬材料室溫扭轉試驗方法》，JJG 269《扭轉試驗機檢定規程》

方案描述：

1.主機

  主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過蝸輪蝸桿傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，加載系統可沿導軌移動和固定，用于調整試驗空間。

2.傳動系統

通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；

3.扭矩及扭角的檢測

采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。

4.測量控制系統：

試驗力測量控制系統由高精度雙向對稱性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。

5.試驗過程

整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。屏幕顯示扭矩、角位移、扭矩—角位移曲線、試驗機工作狀態等。

試驗結果可形成多種報表格式，方便打印、分析試驗結果。

軟件介紹：

1.記錄扭矩-時間，扭角-時間，扭矩-扭角和扭矩-轉角試驗曲線，可隨時切換觀察，高速采樣。

 2.試驗速度控制面板

 3.新建試驗，也可成批建制

 4.試驗完成后，可DIY分析板，得到自己想要的試驗結果報表

主要技術性能指標：

●扭矩量程：0～100Nm、200Nm、500Nm、1000Nm、2000Nm、5000Nm

●扭矩讀數值： 0.01Nm、0.1Nm

●試驗扭矩分辨率 1/200000

●轉角測量范圍 0-10000°

●扭角(小角度測量)顯示分辨率：0.0001°

●轉角讀數值：0.01°

●試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速

●加力盤、扭矩盤間距離：0～200mm（可議）

●兩夾頭的同軸度：≤Φ0.3mm

●試樣夾持直徑：標準試樣（圓試樣Φ10，標距50mm,100mm）

●試樣夾持方式：按用戶試樣提供夾具一套

●試驗級別:1級

●主機凈尺寸(mm)：950*350*370mm

●主機重量(kg)：150
